Introducción del producto

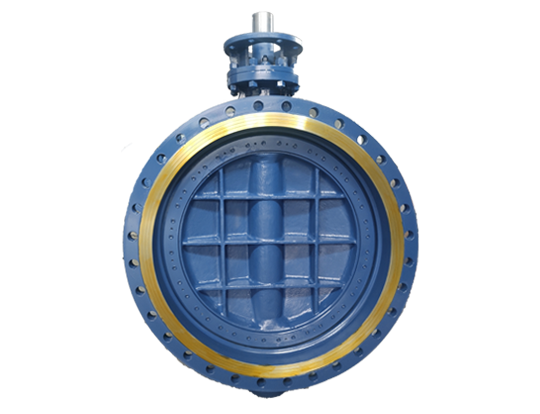

Las válvulas de mariposa de triple desplazamiento LYV®️ se fabrican con altos estándares. Controlamos la calidad de la fundición para fabricar válvulas muy superiores a productos similares en la industria. La válvula de mariposa de triple compensación LYV®️ utiliza un anillo de sellado multicapa de metal + grafito de alta calidad, lo que permite que la válvula se utilice en condiciones de alta presión y alta temperatura. También ofrecemos diferentes opciones de sellado para diferentes condiciones de trabajo, como PTFE o metal con metal. La válvula de mariposa de triple compensación LYV®️ tiene un diseño único (opcional) que permite que la válvula esté bajo presión constante desde ambos lados y sin fugas, como se conoce como válvula de mariposa bidireccional. Para obtener más información, póngase en contacto con nuestro departamento de ventas.

Especificaciones

Rango de tamaño:

NPS 2”-88”; DN50-DN2200

Presión nominal:

150LB-600LB; PN6-PN64

Rango de temperatura:

-69 ℃ ~ 825 ℃ (depende del diseño y material)

Conexiones finales:

Brida; soldadura a tope; Oblea; oblea

Materiales del cuerpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiales del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de sellado:

420/304/316+Grafito; PTFE; 304+STL; 316+STL

Materiales del asiento:

Integral; 304/316/STL soldadura superpuesta.

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Diseño y fabricación Estándar:

API 609

Estándar Presencial:

EN558-1

Estándar de conexión final:

ASME B16.4

Prueba e inspección Estándar:

API 598

Características

■ Cero fugas

■ Sellado multicapa

■ Diseño de disco triple excéntrico

■ Bidireccional (opcional)

■ Diseño de vástago antiexplosión

■ Metal a metal disponible

■ Gran diámetro

¿Qué es la válvula de mariposa de triple compensación?

La válvula de mariposa de triple desplazamiento recibe su nombre de las tres excentricidades del diseño de sellado. A diferencia de las válvulas de mariposa tradicionales, que sólo tienen un disco de rotación simple para cerrar. La válvula de mariposa de triple compensación incluía tres excentricidades para cerrar la válvula linealmente hasta que se cerrara herméticamente. La diferencia entre la válvula de mariposa de línea central y la válvula de mariposa de triple desplazamiento radica en el método para lograr el sellado. La válvula de mariposa de línea central logra el sellado mediante la compresión de las superficies de sellado, mientras que la válvula de mariposa de triple desplazamiento logra el sellado mediante el contacto entre las superficies. Esto es lo que llamamos la diferencia entre sellado de línea y sellado de cara. Por lo tanto, la vida útil de la válvula de mariposa de triple compensación será mejor que la de la válvula de mariposa concéntrica tradicional.

¿Cuáles son las tres excentricidades de la válvula de mariposa de triple compensación?

La primera excentricidad es que el eje de la válvula está colocado desplazado de la línea central del cuerpo de la válvula. La segunda excentricidad es que el eje de la válvula está colocado ligeramente fuera del eje perpendicular al plano del asiento de la válvula. La tercera excentricidad es la superficie de sellado del disco. Está diseñado en forma cónica que permite que el disco se desenganche completamente del asiento de la válvula sin ningún tipo de fricción.

Por qué elegir válvulas LYV®️:

Producimos válvulas de mariposa de triple desplazamiento desde hace más de 30 años. El taller cubre 13000 metros cuadrados y posee más de 50 máquinas CNC avanzadas. Nuestros ingenieros y equipo de producción se asegurarán de que su pedido se entregue con alta calidad y en el menor tiempo posible. También nos preocupamos por el envío de válvulas. Las válvulas se envolverán en bolsas de burbujas o papel para garantizar que la pintura no se dañe. También fijamos la válvula con un palo de madera contrachapada después de colocar la válvula en la caja. La caja de madera contrachapada se pintará con las marcas necesarias para garantizar que la válvula no se dañe durante el envío.
