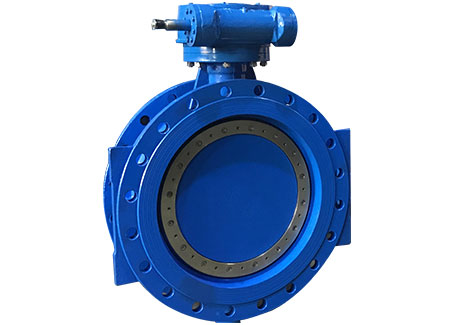

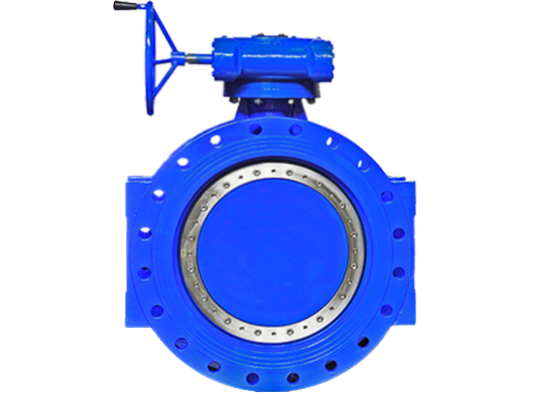

Válvula de mariposa con asiento elástico y doble excéntrica

LYV® es un proveedor líder de válvulas de mariposa con asiento elástico doble excéntrico de calidad en China. Es una válvula industrial de uso general con excelente rendimiento y amplia aplicación. Esta válvula de mariposa industrial con asiento elástico doble excéntrico adopta un diseño doble excéntrico de vástago de válvula y placa de mariposa, combinado con asientos de válvula elásticos de alto rendimiento, logrando un equilibrio entre fácil apertura y cierre, sellado confiable y larga vida útil. Como válvula de mariposa con asiento resiliente y compensación excéntrica doble de alto rendimiento, es una opción de control económica y eficiente para el suministro de agua urbano, HVAC y sistemas de tuberías industriales.

Enviar Consulta

Introducción del producto

La principal ventaja de la válvula de mariposa con asiento elástico de doble excéntrica LYV® radica en su ingeniosa estructura de "doble desplazamiento", que hace que funcione excepcionalmente bien en términos de facilidad de operación y sellado duradero. Esta válvula de mariposa con asiento elástico de doble desplazamiento estilo brida minimiza la resistencia para abrir y cerrar la válvula, haciéndola fácil y sin esfuerzo incluso cuando se opera con frecuencia o se usa en tuberías de gran diámetro. Mientras tanto, el exclusivo movimiento de desenganche reduce significativamente el desgaste del sello y, combinado con el asiento de válvula elástico de alto rendimiento, garantiza un efecto de sellado confiable a largo plazo.

Presupuesto

Rango de tamaño:

NPS 2”–56”; DN150-DN1400

Presión nominal:

150 libras; PN6-PN40

Rango de temperatura:

-40 ℃ ~ 125 ℃ (depende del diseño y material）

Conexiones finales:

Brida

Materiales del cuerpo:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Materiales del disco:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Material de sellado:

EPDM; VITON

Materiales del asiento:

Integral; 13Cr/304/316 soldadura superpuesta.

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Diseño y fabricación Estándar:

API 609

Estándar Presencial:

EN558-1

Estándar de conexión final:

ASME B16.4

Prueba e inspección Estándar:

API 598

Escenarios de aplicación típicos

●Sistema de suministro de agua municipal: ampliamente utilizado en redes municipales de suministro de agua y drenaje, especialmente como una opción ideal para el uso de tuberías de agua con válvula de mariposa con asiento resistente y doble compensación en tuberías de agua, se utiliza para descarga de plantas de agua, distribución de redes y aislamiento regional.

●HVAC de edificios: Aplicable a los sistemas de circulación de agua fría y caliente, torres de enfriamiento y unidades de aire acondicionado dentro de edificios, para regulación y corte de flujo.

●Procesos industriales generales: en industrias como la eléctrica, la ingeniería química y la alimentaria, se utiliza para tratar agua en circulación, agua contra incendios, aire a baja presión y medios no fuertemente corrosivos.

●Aplicación en tuberías de gran diámetro: La amplia cobertura de diámetro de su válvula de mariposa con asiento elástico de doble desplazamiento DN150-DN1400 la hace particularmente adecuada para tuberías principales de agua y gas de gran diámetro en diversas fábricas e infraestructuras.

¿Cuál es lo más destacado de nuestra válvula de mariposa con asiento elástico doble excéntrico?

■ El diseño doble excéntrico reduce la fuerza de fricción de apertura y cierre en aproximadamente dos tercios, lo que hace que la operación manual sea conveniente y reduce significativamente el costo de configuración del actuador.

■ Se adoptan asientos de válvula elásticos de caucho de alta calidad (como EPDM, NBR) o politetrafluoroetileno (PTFE), que presentan un excelente rendimiento de sellado, baja fricción y desgaste, y una larga vida útil general de la válvula.

■ El excelente diseño estructural garantiza un rendimiento de sellado bidireccional confiable bajo presión de trabajo normal, con restricciones mínimas en la dirección de instalación.

■ La placa de mariposa está diseñada para ser delgada y delgada. Cuando está completamente abierto, ofrece una resistencia extremadamente baja al flujo del medio, lo que ayuda a reducir el consumo de energía del funcionamiento del sistema.

■ En comparación con las válvulas de compuerta del mismo diámetro, tiene una longitud estructural más corta y un peso más liviano, lo que ahorra espacio de instalación. El asiento de la válvula generalmente se puede reemplazar en línea, lo que hace que el mantenimiento sea simple y conveniente.
