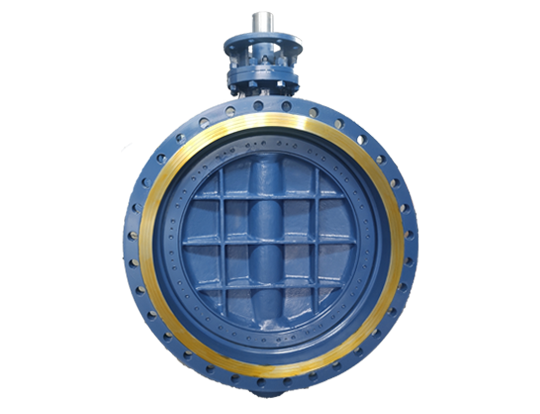

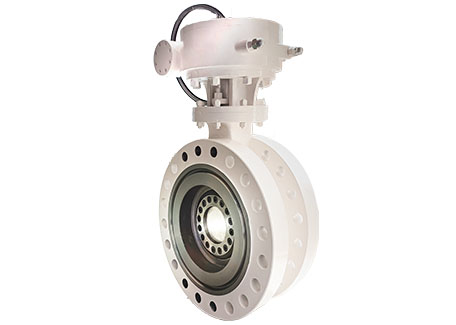

Válvula de mariposa triple excéntrica

LYV® es un proveedor líder de válvulas de mariposa triple excéntrica de calidad en China. Esta válvula de mariposa excéntrica triple estilo brida es una solución de válvula de alta gama diseñada para entornos industriales hostiles. Con su diseño único de tres compensaciones, ha cambiado fundamentalmente el método de sellado de las válvulas de mariposa y ha logrado un verdadero rendimiento de válvula de mariposa triple excéntrica con cero fugas. Esta válvula es particularmente hábil para manejar desafíos como altas temperaturas, altas presiones y medios corrosivos, lo que la convierte en una alternativa ideal a las válvulas de compuerta y válvulas de globo tradicionales en proyectos modernos de ingeniería química, energía y gran escala.

Enviar Consulta

Introducción del producto

El núcleo de la válvula de mariposa triple excéntrica LYV® es su forma de sellado. Como válvula de mariposa industrial triple excéntrica típica, su núcleo de diseño radica en la triple excentricidad geométrica, que permite que la placa de mariposa se desenganche completamente del asiento de la válvula al abrirse, logrando un funcionamiento sin fricción. Cuando está cerrado, forma un sello de torsión que se vuelve cada vez más apretado a medida que se cierra. Este principio de innovación la convierte en una válvula de mariposa excéntrica verdaderamente de alto rendimiento, que no solo tiene un sellado extremadamente confiable sino que también puede adaptarse a un amplio rango de temperaturas, desde temperaturas muy frías hasta altas. Además, nuestra línea de productos incluye válvulas de mariposa triple excéntrica de gran diámetro, que pueden cumplir con los estrictos requisitos de varias tuberías principales y sistemas de alto flujo. Con sus ventajas de larga vida útil y bajo mantenimiento, brindan garantías de seguridad confiables y duraderas para procesos críticos.

Presupuesto

Rango de tamaño:

NPS 2”-88”; DN50-DN2200

Presión nominal:

150LB-600LB; PN6-PN64

Rango de temperatura:

-69 ℃ ~ 825 ℃ (depende del diseño y material）

Conexiones finales:

Brida; soldadura a tope; Oblea; oblea

Materiales del cuerpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiales del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de sellado:

420/304/316+Grafito; PTFE; 304+STL; 316+STL

Materiales del asiento:

Integral; 304/316/STL soldadura superpuesta.

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Diseño y fabricación Estándar:

API 609

Estándar Presencial:

EN558-1

Estándar de conexión final:

ASME B16.4

Prueba e inspección Estándar:

API 598

Características

■ La fuga cero garantiza un aislamiento absoluto del medio.

■ La estructura de sellado multicapa mejora la confiabilidad del sellado a largo plazo.

■ La estructura de diseño triple excéntrico logra cero fricción durante la apertura y el cierre.

■ El sellado bidireccional (opcional) ofrece una opción de sellado bidireccional con presión, que cumple con los estrictos requisitos de aislamiento bidireccional de tuberías.

■ El diseño de la varilla a prueba de explosiones mejora la estructura de seguridad del vástago de la válvula para garantizar la seguridad operativa.

■ Sello de metal con metal: adopta un par de sellado de aleación dura, que puede soportar altas temperaturas, altas presiones y medios abrasivos.

■ El gran diámetro garantiza un rendimiento consistente y confiable en tuberías de alto flujo.

¿Qué es un diseño triple excéntrico?

El rendimiento revolucionario de la válvula de mariposa triple excéntrica se debe a su preciso diseño geométrico de tres desplazamientos. Esta tecnología consigue una fricción cero durante todo el proceso mediante el triple desplazamiento espacial del vástago de la válvula, el plato de mariposa y la superficie de sellado, permitiendo que el plato de mariposa se desenganche completamente del asiento de la válvula en el momento de la apertura. Cuando está cerrada, la exclusiva superficie de sellado cónica crea un efecto en forma de cuña "más apretado al cerrar", formando un potente sello de torsión de metal a metal. Es precisamente este principio fundamental el que permite que la válvula adopte sellos duros totalmente metálicos, logrando así cero fugas bidireccionales, una vida útil extremadamente larga y una adaptabilidad excepcional a condiciones de trabajo extremas de alta temperatura y alta presión, lo que la convierte en una opción ideal para aplicaciones industriales exigentes.

¿Cuáles son los escenarios de aplicación típicos de esta válvula de mariposa triple excéntrica?

Gracias a su excelente resistencia a la temperatura y presión, así como a su rendimiento de sellado, esta válvula de mariposa excéntrica de alto rendimiento está especialmente diseñada para los siguientes escenarios industriales críticos y exigentes:

●Industria energética y eléctrica: Aplicable a tuberías de alta temperatura y alta presión, como vapor principal, sistemas de suministro de agua y desulfuración de gases de combustión en centrales eléctricas.

●Industria petroquímica: Ampliamente utilizado en diversos oleoductos y gasoductos de transporte, alimentación de reacción en instalaciones químicas y de refinación, control de productos petrolíferos de alta temperatura y medios corrosivos.

●Sistemas industriales a gran escala: Es particularmente adecuada como válvula de mariposa triple excéntrica de gran diámetro, utilizada en las principales tuberías de calefacción, tuberías principales de aire y tuberías de agua de mar de industrias como la metalurgia, la fabricación de papel y el transporte marítimo.

Es el tipo de válvula preferido para todas las tuberías que tienen requisitos obligatorios de prevención de incendios, cero fugas y larga vida útil.
