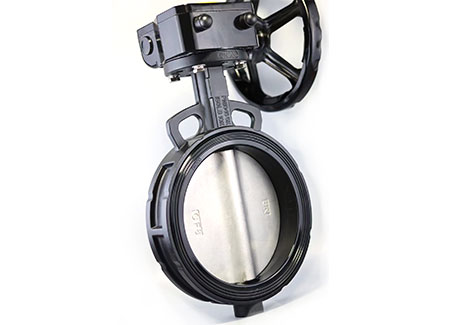

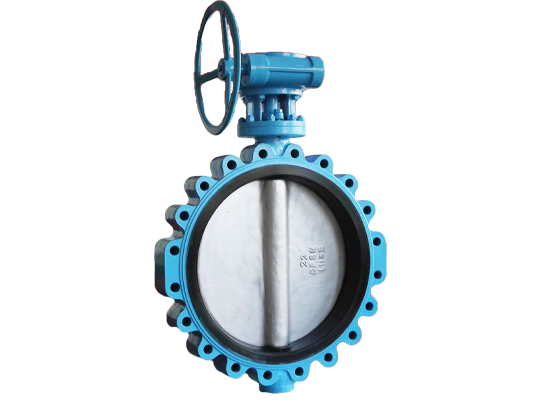

Válvula de mariposa tipo oblea concéntrica

LYV® es un fabricante establecido de válvulas de mariposa tipo oblea concéntricas de calidad en China. Esta es una válvula de mariposa concéntrica universal que cumple con los principales estándares de diseño internacionales. La válvula de mariposa industrial tipo oblea concéntrica adopta una estructura coaxial clásica de vástago de válvula y placa de mariposa, combinada con asientos de válvula de caucho de alto rendimiento, logrando un sellado bidireccional confiable. Esta válvula de mariposa concéntrica con brida, con su estructura compacta, apertura y cierre rápidos, fácil mantenimiento y alta rentabilidad, se ha convertido en una opción ideal para el control y cierre de flujo en sistemas de tratamiento de agua, HVAC y tuberías industriales en general.

Enviar Consulta

Introducción del producto

El diseño de la válvula de mariposa tipo oblea concéntrica LYV® está enfocado en brindar una solución confiable y económica para el control de tuberías. Su núcleo reside en la estructura "concéntrica" probada y robusta que ha sido verificada por el mercado. A través de la estrecha cooperación entre la placa de mariposa y el asiento de válvula de caucho de alto rendimiento de sellado, esta válvula de mariposa tipo oblea concéntrica de alto rendimiento logra un corte bidireccional efectivo. Al mismo tiempo, la válvula funciona rápidamente, es fácil de operar y tiene un funcionamiento sencillo y fiable.

Como válvula de mariposa tipo wafer concéntrica eficiente, el espesor de la placa de mariposa se ha diseñado de manera óptima. Cuando está completamente abierto, tiene una resistencia mínima al fluido, lo que reduce efectivamente la pérdida de presión del sistema y mejora la eficiencia del transporte. Además, ofrecemos varias válvulas de mariposa concéntricas con asiento de goma fabricadas con materiales y asientos de válvula de goma como EPDM y NBR, que se pueden configurar según diferentes características del medio, generando así una válvula de mariposa concéntrica con brida resistente a la corrosión adecuada para ambientes corrosivos suaves, ampliando así el alcance de aplicación del producto.

Como válvula de mariposa concéntrica ampliamente universal, garantiza el rendimiento y unos costes de adquisición y uso altamente competitivos.

Presupuesto

Rango de tamaño:

NPS 2”-48”; DN50-DN1200

Presión nominal:

150LB-600LB; PN6-PN64

Rango de temperatura:

-69 ℃ ~ 825 ℃ (depende del diseño y material)

Conexiones finales:

Brida; soldadura a tope; Oblea; oblea

Materiales del cuerpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiales del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de sellado:

VITON/NBR/EPDM

Materiales del asiento:

Integral; Soldadura superpuesta 304/316/STL.

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Estándar de diseño y fabricación:

API 609

Estándar Presencial:

EN558-1

Estándar de conexión final:

ASME B16.4

Estándar de prueba e inspección:

API 598

Características

■ Diseño de brida concéntrica: estructura clásica, rendimiento de sellado bidireccional confiable. El cuerpo de la válvula de mariposa tipo oblea concéntrica viene con una brida, lo que garantiza una instalación estable y facilita la conexión de la tubería.

■ La válvula se puede abrir o cerrar completamente girándola 90°. El par de funcionamiento es pequeño y puede equiparse con varios métodos de conducción, como manual, neumático o eléctrico.

■ El asiento de la válvula está hecho de caucho de alta calidad (como EPDM, NBR), lo que proporciona un buen rendimiento de sellado y un fácil reemplazo después del desgaste.

■ La resistencia al flujo es baja y la pérdida de presión es baja cuando está completamente abierto, lo que ayuda a ahorrar el consumo de energía operativa del sistema.

¿Cuáles son los escenarios de aplicación típicos de la válvula de mariposa tipo oblea concéntrica?

Esta válvula de mariposa tipo oblea concéntrica, debido a su versatilidad y confiabilidad, es ampliamente utilizada en los siguientes campos:

1. Abastecimiento y drenaje de agua municipal y de edificios: Se utiliza en plantas de tratamiento de agua, estaciones de bombeo, sistemas de suministro de agua de edificios y protección contra incendios para controlar las aberturas de tuberías y regular el flujo.

2. HVAC: Sistemas de circulación de agua refrigerada, agua caliente y agua de refrigeración dentro de los edificios.

3. Servicios industriales generales: Agua de refrigeración, aire a baja presión y tuberías de proceso no fuertemente corrosivas en industrias como la eléctrica, la alimentaria y la industria ligera.

4. Tratamiento de aguas residuales: Adecuado para el transporte de tuberías de agua media y aguas residuales, etc.

Estándares de fabricación

Todo el proceso de diseño y fabricación de la Válvula Mariposa Tipo Wafer Concéntrica sigue estrictamente los estándares generales internacionales, garantizando la intercambiabilidad, seguridad y confiabilidad del producto. Entre las principales normas que cumple se encuentran:

●Estándares de diseño de productos.: API 609 (para válvulas de mariposa), ASME B16.34 (para carcasas de válvulas).

●Estándar de conexión de brida: ASME B16.5, EN 1092, etc., asegurando una conexión fluida con tuberías nacionales y extranjeras.

●Estándar de dimensiones estructurales: ASME B16.10, asegurando la estandarización de las dimensiones de instalación.

●Estándares de materiales: Los materiales de los componentes clave cumplen con las especificaciones de materiales relevantes, como ASTM.

●Prueba de presión: Antes de salir de fábrica, la prueba de resistencia de la carcasa y la prueba de rendimiento de sellado se realizan estrictamente de acuerdo con las normas pertinentes.
