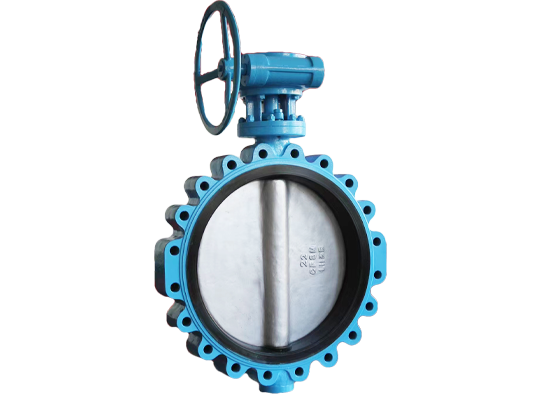

Válvula de mariposa concéntrica

La válvula de mariposa concéntrica LYV® se fabrica con los más altos estándares, respaldados por nuestro compromiso con la calidad y la excelencia. Utilizamos procesos de fabricación avanzados y un riguroso control de calidad para garantizar que cada válvula cumpla o supere los puntos de referencia de la industria. Nuestras válvulas son de una calidad excepcional y superan a productos similares de la industria en términos de durabilidad, rendimiento y confiabilidad.

Enviar Consulta

Introducción del producto

LYV® es un proveedor profesional de válvulas de mariposa concéntricas en China. Con 30 años de experiencia en fabricación profesional, basándose en un procesamiento CNC avanzado y un estricto control de calidad, garantiza que las válvulas cumplan con los altos estándares de la industria en términos de durabilidad, confiabilidad de sellado y eficiencia de entrega. Nuestras válvulas de mariposa están meticulosamente elaboradas y cumplimos con estrictos estándares de producción. Nuestro equipo de ventas está comprometido a brindar servicios personalizados. Personalizaremos las soluciones de válvulas de mariposa concéntricas para satisfacer sus requisitos específicos y aplicaciones esperadas.

Esta válvula de mariposa concéntrica con extremo bridado adopta una estructura centralmente simétrica clásica. Con el diseño concéntrico del vástago de la válvula y el plato de mariposa, logra una apertura y cierre rápidos, así como un cierre estable. El asiento de la válvula está hecho de material elástico de alto rendimiento, que forma un sello de extrusión hermético cuando la placa de mariposa está cerrada, lo que garantiza un rendimiento sin fugas en condiciones normales de temperatura y presión. La estructura es simple y la resistencia al flujo es extremadamente baja, lo que lo hace particularmente adecuado para el tratamiento de agua, HVAC y sistemas de tuberías industriales en general.

Presupuesto

Rango de tamaño:

NPS 2”-48”; DN50-DN1200

Presión nominal:

150LB-600LB; PN6-PN64

Rango de temperatura:

-69 ℃ ~ 825 ℃ (depende del diseño y material)

Conexiones finales:

Brida; soldadura a tope; Oblea; oblea

Materiales del cuerpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiales del disco:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material de sellado:

VITON/NBR/EPDM

Materiales del asiento:

Integral; Soldadura superpuesta 304/316/STL.

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Estándar de diseño y fabricación:

API 609

Estándar Presencial:

EN558-1

Estándar de conexión final:

ASME B16.4

Estándar de prueba e inspección:

API 598

Características

■ Tamaño compacto y peso ligero

■ Fácil mantenimiento

■ Rentable

■ Controles flexibles

¿Qué es la válvula de mariposa concéntrica?

La válvula de mariposa es un tipo de válvula de un cuarto de vuelta que controla el flujo de agua girando una palanca o rotor en la parte superior de la válvula. El tipo más comúnmente utilizado es la válvula de mariposa concéntrica, también conocida como válvula de mariposa de polarización cero, donde tanto el vástago como el disco están ubicados en el centro del cuerpo de la válvula. Utiliza un disco giratorio para controlar el flujo del medio, lo que genera menos resistencia debido a la delgadez del disco.

Cómo funciona (sellado):

La válvula de mariposa concéntrica funciona ajustando el ángulo de apertura del disco de la válvula para controlar el flujo del medio. Cuando el disco está paralelo a la trayectoria del flujo, el medio puede pasar sin obstáculos y la válvula está completamente abierta. Cuando el disco está perpendicular a la trayectoria del flujo, bloquea completamente el flujo y la válvula está completamente cerrada. Al girar el vástago de la válvula, puede variar el ángulo del disco, regulando así el caudal. En la posición cerrada, el borde del disco presiona firmemente contra el anillo de sellado en la pared interior del cuerpo de la válvula. La desviación elástica del anillo de sellado crea un sello que evita fugas del medio.

Por qué elegir válvulas LYV®️:

Producimos válvulas de mariposa concéntricas tipo brida desde hace más de 30 años. El taller cubre 13000 metros cuadrados y posee más de 50 máquinas CNC avanzadas. Nuestros ingenieros y equipo de producción se asegurarán de que su pedido se entregue con alta calidad y en el menor tiempo posible. También nos preocupamos por el envío de válvulas. La válvula de mariposa concéntrica se envolverá en bolsas de burbujas o papel para garantizar que la pintura no se dañe. También fijamos la válvula con un palo de madera contrachapada después de colocar la válvula en la caja. La caja de madera contrachapada se pintará con las marcas necesarias para garantizar que la válvula no se dañe durante el envío.

¿Cuál es la diferencia entre una válvula de mariposa concéntrica y excéntrica?

Dimensión de comparación	Válvula de mariposa concéntrica (válvula de mariposa de línea central)	Válvula de mariposa excéntrica (simple/doble/triple excéntrica)
Estructura central	Los centros del vástago, el disco y el cuerpo de la válvula están alineados.	El centro del vástago está desplazado del centro del disco y/o del cuerpo de la válvula.
Principio de sellado	Sello de compresión/raspado: Depende de que el disco deforme el asiento; Fricción constante durante el funcionamiento.	Sello fuera del asiento/sin fricción: el disco se desprende rápidamente del asiento al abrir y se comprime solo al cerrar; fricción mínima.
Desgaste y vida útil	Una fricción severa provoca un desgaste más rápido y una vida útil más corta.	Una fricción significativamente reducida da como resultado un menor desgaste y una vida útil sustancialmente más larga.
Aplicaciones adecuadas	Baja presión, temperatura ambiente, requisitos generales de sellado (por ejemplo, tratamiento de agua).	Gama más amplia. Doble Excéntrica: Media temperatura y presión. Triple excéntrico: alta temperatura, alta presión, sellado crítico (por ejemplo, tuberías clave en petróleo y gas, industrias químicas).
Materiales de sellado	Juntas principalmente blandas (caucho, PTFE), limitadas por la temperatura.	Selección más amplia. La doble/triple excéntrica puede utilizar sellos duros de metal, resistentes a altas temperaturas.
Par de funcionamiento	Mayor par de arranque; La operación es relativamente más exigente.	Menor par de operación; operación más fácil y liviana.
