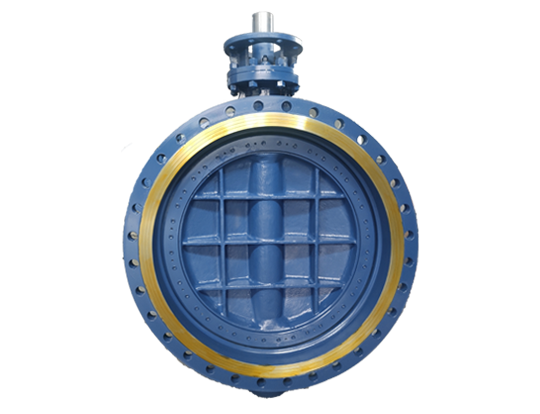

¿Por qué la válvula de mariposa de triple compensación está diseñada con tres excéntricos?

Elválvula de mariposa de triple compensaciónes una válvula de control industrial que logra el sellado a través de tres compensaciones geométricas. La característica del núcleo es el diseño no presumido del vástago de la válvula, la placa de la válvula y la superficie de sellado. Su objetivo de diseño es resolver la pérdida de fricción y los problemas de falla de sellado de alta temperatura de las válvulas tradicionales de mariposa.

Entonces, ¿por qué es necesario superponer triples excéntricos?

La excentricidad única solo puede lograr una desconexión parcial de la fricción. El diseño triple puede formar un efecto progresivo. La primera excentricidad guía la desconexión, la segunda excentricidad optimiza la ruta de contacto y la tercera excentricidad proporciona un sello auto-modificador. La falta de uno de los tres conducirá a una fuerza de sellado insuficiente o fricción residual a alta temperatura y alta presión, y no podrá cumplir con el estándar de fuga cero.

La estructura delválvula de mariposa de triple compensaciónsepara la trayectoria de rotación y la superficie de sellado, de modo que el anillo de sellado de metal solo sufre una deformación elástica en el momento del cierre, evitando el uso a largo plazo. En comparación con el cuerpo de válvula excéntrico único que se basa en la fuerza de sujeción de embalaje, el triple excéntrico se basa en la estructura geométrica en sí para lograr el refuerzo de sellado, mejorando significativamente la resistencia a la presión y la vida útil.
