¿Cuáles son las ventajas de la válvula de mariposa asentada resistente a doble desplazamiento en comparación con las válvulas ordinarias?

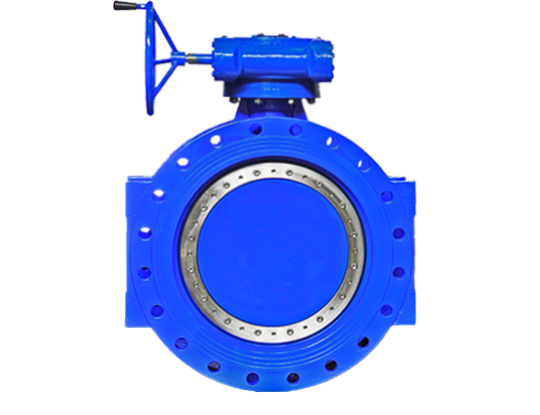

Válvula de mariposa asentada resistente a doble desplazamientoes una válvula industrial que combina dos compensaciones geométricas con componentes de sellado elástico. La característica central es que el eje del vástago de la válvula forma un diseño de doble desplazamiento con el centro de tuberías y la superficie de sellado. En comparación con las válvulas de mariposa ordinarias, su ventaja técnica proviene de la sinergia de la estructura excéntrica y el sello flexible.

La primera excentricidad hace que la válvula se desvíe de la línea central de la tubería, conduciendo la placa de la válvula para separarse de la superficie de sellado en el momento de la apertura; La segunda excentricidad diseña el anillo de sellado de la placa de la válvula como una superficie cónica excéntrica para formar una trayectoria gradual de apertura y cierre. Este mecanismo de movimiento elimina la fricción de la superficie de sellado generada por la rotación inicial de las válvulas de mariposa ordinarias y reduce el par de operación en más del 90%. El asiento de la válvula está hecho de material integral de goma vulcanizada o material compuesto de resina. Cuando está cerrado, compensa la tolerancia a la fabricación a través de la deformación elástica para lograr el sellado de fugas cero en condiciones de baja presión.

¿Cómo se las arregla el asiento de la válvula elástica de los cambios de temperatura?

El módulo elástico del material compuesto fluctúa menos con temperatura y mantiene una capacidad de deformación estable dentro del rango de temperatura normal, evitando la falla de sellado de los asientos de la válvula metálica ordinaria debido a la expansión y la contracción térmica.

La estructura delVálvula de mariposa asentada resistente a doble desplazamientoReduce el desgaste mecánico a través de la excentricidad geométrica, y con el sellado adaptativo del asiento de la válvula elástica, puede resolver simultáneamente los problemas de la gran apertura y el par de cierre y la fuga de baja presión de las válvulas de mariposa tradicionales.
