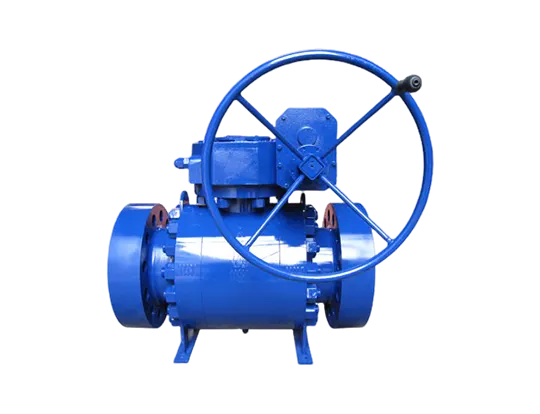

Válvula de bola montada en muñón manual de caja de cambios

LYV® es un fabricante líder en China de válvulas de bola montadas en muñón manual con caja de cambios. Esta válvula de bola montada en muñón operada por caja de cambios manual está diseñada específicamente para resolver los problemas de operación manual de tuberías de gran diámetro y alta presión. La válvula de bola montada en muñón manual de caja de cambios industrial amplifica la fuerza operativa a través del mecanismo de transmisión incorporado, haciendo que la válvula se abra y cierre sin esfuerzo y ahorre energía. Puede usarse de manera estable en tuberías clave de carga pesada en industrias como la petrolera y química, logrando un control manual confiable.

Enviar Consulta

Introducción

Introducción del producto

La válvula de bola montada en muñón manual de caja de cambios LYV®️ es un producto de alto rendimiento que cumple con estándares internacionales como API-6A, API-6D, ASME-B16.34, ISO-17292 y más. La válvula de bola montada en muñón manual con caja de cambios de alto rendimiento LYV®️ ha obtenido la certificación contra incendios API-6FA, que demuestra que el producto tiene capacidad para usarse en diversas aplicaciones solicitadas a prueba de incendios. LYV®️ como fabricante para producir válvulas de bola montadas en muñones, puede fabricar válvulas de bola montadas en muñones de NPS de 2" a NPS de 48", la presión máxima nominal puede alcanzar las 2500 libras. Además, LYV®️ tiene las condiciones y la experiencia para producir válvulas de bola montadas en muñón para bajas temperaturas.Contactoa nosotros para más detalles.

Esta válvula combina una transmisión de reducción de engranajes con un diseño fijo de eje de oreja, lo que resuelve eficazmente los problemas de esfuerzo excesivo y daño fácil a los sellos en válvulas manuales tradicionales cuando se usan en aplicaciones de alta presión y gran diámetro. Su estructura de caja de cambios puede amplificar significativamente la fuerza operativa, haciendo que el proceso de apertura y cierre sea suave y sin esfuerzo; la bola fija del eje de oreja en el interior garantiza un sellado estable y una larga vida útil de la válvula bajo altas diferencias de presión. Este diseño es particularmente adecuado para tuberías críticas de alta presión en industrias como la petrolera, la ingeniería química y la energía, que requieren un control manual preciso o sirven como derivaciones de seguridad. Proporciona una función de corte confiable al tiempo que reduce significativamente la intensidad operativa y los requisitos de mantenimiento. El producto sigue estrictamente estándares internacionales como API 6D y está respaldado por nuestros más de 30 años de experiencia en fabricación profesional para garantizar su rendimiento y confiabilidad.

Presupuesto

Rango de tamaño:

NPS 2”-48”; DN50-DN1000

Presión nominal:

150LB-2500LB; PN10-PN420

Rango de temperatura:

-196 ℃ ~ 825 ℃ (depende del diseño y material)

Conexiones finales:

Brida; Soldadura a tope.

Materiales del cuerpo:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Materiales de la bola:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Materiales del asiento:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiales del vástago:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Estándar de diseño y fabricación:

API 6D

Estándar Presencial:

ASME B16.10/EN558-1

Estándar de conexión final:

ASME B16.5/ASME B16.25

Estándar de prueba e inspección:

API 598

Características

■ Asiento blando o metálico disponible

■ Bola sólida

■ Cara de conexión RF,RTJ,BW

■ Cuerpo de dos o tres piezas

■ Cierre hermético bidireccional

■ Cero fugas

■ Doble bloqueo y purga (DBB)/Doble aislamiento y purga (DIB)

■ Protección contra incendios.

■ Diseño de bajo par de funcionamiento

■ Diseño de vástago antiexplosión

¿Qué es la válvula de bola montada en muñón manual de caja de cambios?

La válvula de bola montada en muñón manual de la caja de cambios es una forma de válvula de cuarto de vuelta que utiliza una bola hueca, perforada y fija/soportada para controlar el flujo a través de ella. La bola está sujeta por cojinetes montados y sólo se le permite girar.

¿Cómo funciona (sellado) la válvula de bola montada en muñón manual de caja de cambios?

La presión de la línea impulsa el asiento aguas arriba contra la bola estacionaria de modo que la presión de la línea fuerza el asiento aguas arriba sobre la bola provocando que se selle. El anclaje mecánico de la bola absorbe el empuje de la presión de la línea, evitando el exceso de fricción entre la bola y los asientos, por lo que incluso a la presión de trabajo máxima, el par de operación permanece bajo.

¿Por qué elegir válvulas LYV®️?

1. Capacidades de producción

Con 30 años de experiencia profesional, una fábrica de 13.000 metros cuadrados y más de 50 máquinas CNC forman una línea de producción eficiente. Posee capacidades completas desde el procesamiento hasta las pruebas, lo que garantiza la coherencia del producto y la velocidad de entrega de los pedidos.

2. Certificación de Calidad

El sistema ISO9001 se ha implementado en su totalidad. Nuestros productos principales han obtenido certificaciones internacionales continuas y válidas, como API 607/6FA (protección contra incendios), API 6D (válvulas para tuberías) y CE, lo que garantiza que los productos cumplan con los estándares de seguridad y rendimiento de los principales mercados globales.

3. Prestación de servicios

Implemente el seguimiento de todo el proceso desde la producción hasta el transporte. Utilice bolsas de burbujas, cubiertas con bridas, cajas de madera reforzadas personalizadas y embalajes profesionales claramente marcados. Diseñe soportes de transporte dedicados para válvulas de gran diámetro para garantizar que los productos se entreguen intactos a todos los sitios globales.
