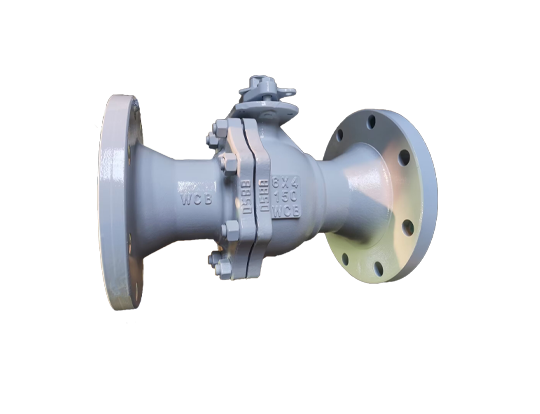

Válvula de bola de diámetro reducido

LYV® es un proveedor líder de válvulas de bola de diámetro reducido de calidad en China. Esta válvula es una válvula de bola de diámetro reducido de alto rendimiento especialmente diseñada para un control preciso de caudales pequeños. Esta válvula de bola de puerto reducido logra una regulación y cierre de fluidos más precisos a través de una estructura única donde el diámetro de la bola es menor que el de la tubería. Combina la ventaja de la rápida apertura y cierre de válvulas de bola con la capacidad de control de las válvulas de aguja y es un componente clave indispensable en instrumentos y medidores, dispositivos experimentales y procesos de química fina.

Enviar Consulta

Introducción del producto

El diseño central de la válvula de bola de diámetro reducido LYV® es en realidad su bola constreñida. A diferencia de las válvulas de bola de paso total, los canales de flujo de su válvula de bola industrial de paso reducido se han calculado y procesado con precisión, lo que reduce significativamente el diámetro. Este diseño permite que la válvula proporcione cambios de gradiente de flujo más precisos con el mismo grado de apertura, lo que la hace muy adecuada como válvula de bola de diámetro reducido para control de flujo pequeño. Nuestros productos están fabricados con materiales de alta calidad y cuentan con procesos de fabricación precisos, lo que garantiza un excelente sellado y durabilidad incluso en tamaños pequeños, y pueden cumplir con los requisitos de control de diversos sistemas de medios hostiles o de alta pureza.

Presupuesto

Rango de tamaño:

NPS 1/2”-36”; DN15-DN900

Presión nominal:

150LB-2500LB; PN20-PN420

Rango de temperatura:

-46 ℃ ~ 593 ℃ (depende del diseño y material) Conexiones finales: Brida; soldadura a tope; Roscado

Materiales del cuerpo:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Materiales de la bola:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Materiales del asiento:

PTFE

Materiales del vástago:

ASTM A276 316/304

Diseño y fabricación

Estándar: API 6D/API 608

Estándar Presencial:

ASME B16.10/EN558-1

Estándar de conexión final:

ASME B16.5/ASME B16.25

Estándar de prueba e inspección:

API 598

Características

■ Alta utilización del espacio.

■ Diseño compacto.

■ Muy económico.

■ Diseño resistente al fuego y antiestático.

■ Buen rendimiento de sellado.

¿Cuáles son los escenarios de aplicación típicos de la válvula de bola de diámetro reducido?

●Sistema de análisis y experimental: Ampliamente aplicado en las tuberías de inyección, purga y control de presión de instrumentos y equipos de precisión como cromatógrafos, espectrómetros de masas y recipientes de reacción experimentales.

●Semiconductores y procesos de alta pureza: adecuados para gases especiales (GAS), sistemas de suministro de productos químicos (CDS) y sistemas de agua de alta pureza, para una conmutación confiable y una microrregulación de medios puros.

●Instalaciones industriales de pequeña escala: como válvula clave de control y cierre en equipos montados sobre patines, sistemas de muestreo, conductos de aire para instrumentos y plantas químicas de pequeña escala.

●Circuitos auxiliares hidráulicos y neumáticos: se utilizan para controlar la presión del sistema, proporcionar señales piloto para actuadores o realizar operaciones finas como escape y drenaje.

Ventajas de la válvula de bola de diámetro reducido LYV®

Control de flujo de precisión

El diseño estrecho ofrece excelentes características de regulación del flujo, lo que permite un control preciso desde el flujo bajo hasta el cierre.

Diseño de estructura compacta

Como válvula de bola de puerto reducido, su estructura es extremadamente compacta, lo que proporciona una solución ideal para diseños de equipos con espacio limitado.

Alto grado de sellado

Con diseño de bola flotante o asiento de válvula mejorado, puede garantizar un sellado a nivel de burbuja incluso en diámetros muy pequeños, evitando fugas internas o externas del medio.

Una amplia gama de materiales están disponibles.

El cuerpo de la válvula, la bola y los materiales de sellado se pueden seleccionar según las características del medio y son compatibles con medios corrosivos, de alta pureza o activos.

Diversos métodos de conexión

Ofrecemos una variedad de formas de conexión de extremos, como bridas y soldadura, que son convenientes para la integración en varios sistemas de tuberías.
