¿Qué es una válvula de bola montada sobre muñón y por qué es importante en el control de flujo industrial?

Válvulas de bola montadas en muñónDesempeñan un papel fundamental en los sistemas modernos de control de flujo industrial, particularmente en aplicaciones de tuberías de alta presión, gran diámetro y larga distancia. En comparación con las válvulas de bola flotante, este tipo de válvula ofrece una estabilidad superior, un par de operación reducido y una confiabilidad de sellado mejorada. A medida que industrias como las de petróleo y gas, procesamiento petroquímico, GNL y generación de energía continúan exigiendo estándares de seguridad y eficiencia más altos, comprender la estructura, el rendimiento y la lógica de selección de las válvulas de bola montadas en muñones se vuelve cada vez más importante.

Resumen del artículo

Esta guía completa explica qué es una válvula de bola montada en muñón, cómo funciona, por qué supera a las válvulas de bola flotante tradicionales en condiciones exigentes y qué factores se deben considerar al seleccionar una. El artículo también cubre aplicaciones, estándares, materiales, mantenimiento y preguntas frecuentes, siguiendo los principios de Google EEAT y las prácticas profesionales de válvulas industriales.

Tabla de contenido

• ¿Qué es una válvula de bola montada en muñón?
• ¿Cómo funciona una válvula de bola montada en muñón?
• ¿Por qué una válvula de bola montada sobre muñón es más estable?
• ¿Cuáles son los componentes estructurales clave?
• ¿Qué industrias utilizan válvulas de bola montadas en muñón?
• ¿Cómo se compara con las válvulas de bola flotante?
• ¿Qué materiales y estándares se utilizan comúnmente?
• ¿Cómo seleccionar la válvula de bola montada en muñón adecuada?
• Preguntas frecuentes

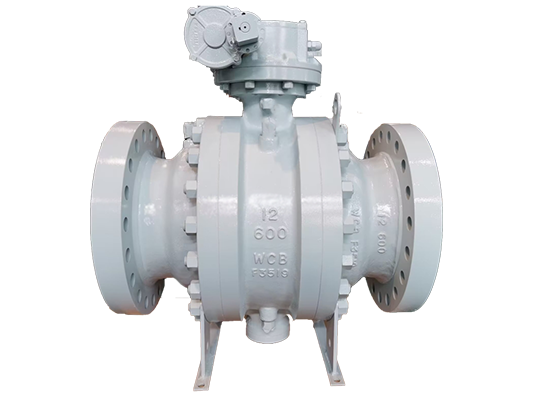

¿Qué es una válvula de bola montada en muñón?

Una válvula de bola montada sobre muñón es un tipo de válvula de cuarto de vuelta en la que la bola está anclada mecánicamente mediante muñones (soportes de eje) tanto en la parte superior como en la inferior. A diferencia de las válvulas de bola flotante, la bola no se mueve bajo presión. En cambio, los asientos se mueven hacia la bola para lograr el sellado.

Este diseño reduce significativamente la fricción entre la bola y los asientos, lo que hace que las válvulas de bola montadas en muñón sean ideales para sistemas de tuberías de gran diámetro y alta presión. Son ampliamente fabricados por proveedores de válvulas profesionales comoVálvula Co., Ltd. de Zhejiang Liangyi, asegurando el cumplimiento de los estándares internacionales y la confiabilidad operativa a largo plazo.

¿Cómo funciona una válvula de bola montada en muñón?

El principio de funcionamiento de una válvula de bola montada sobre muñón se basa en una estructura de bola fija combinada con asientos accionados por resorte o asistidos por presión. Cuando la válvula está cerrada, la presión de la línea empuja el asiento aguas arriba contra la bola, asegurando un sellado hermético. El asiento aguas abajo puede estar accionado por un resorte para mantener el sellado incluso a baja presión.

• La bola se fija en su posición mediante muñones superiores e inferiores.
• Los asientos de las válvulas se mueven axialmente para sellar contra la bola.
• El par de funcionamiento permanece bajo independientemente de la presión
• La funcionalidad de doble bloqueo y purga (DBB) suele estar disponible

Este mecanismo garantiza un funcionamiento suave, un desgaste reducido y un rendimiento de sellado constante durante ciclos de servicio prolongados.

¿Por qué una válvula de bola montada sobre muñón es más estable?

La estabilidad es una de las ventajas más importantes de las válvulas de bola montadas en muñón. Debido a que la bola está soportada mecánicamente, no se desplaza bajo condiciones fluctuantes de presión o temperatura.

Los beneficios clave de estabilidad incluyen:

• Deformación mínima bajo alta presión.
• Menor tensión en las superficies de sellado
• Vida útil extendida del asiento y la bola
• Operación confiable en aplicaciones de cierre críticas

Estas características hacen que las válvulas de bola montadas en muñón sean especialmente adecuadas para sistemas críticos para la seguridad, como tuberías de transmisión y sistemas de cierre de emergencia.

¿Cuáles son los componentes estructurales clave?

Una válvula de bola montada en muñón consta de varios componentes diseñados con precisión que trabajan juntos para garantizar el rendimiento y la durabilidad.

¿Qué industrias utilizan válvulas de bola montadas en muñón?

Debido a su diseño robusto y confiabilidad de sellado, las válvulas de bola montadas en muñón se utilizan ampliamente en múltiples industrias.

• Tuberías de transmisión de petróleo y gas
• Plantas de procesamiento petroquímico y químico.
• GNL y sistemas criogénicos
• Instalaciones de generación de energía
• Servicios de inyección de agua y alta presión.

Muchas de estas aplicaciones requieren el cumplimiento de estándares como API 6D e ISO 17292, que suelen seguir fabricantes como Válvula Co., Ltd. de Zhejiang Liangyi

¿Cómo se compara con las válvulas de bola flotante?

Comprender la diferencia entre válvulas de bola flotantes y montadas sobre muñón ayuda a los ingenieros a elegir la solución correcta.

¿Qué materiales y estándares se utilizan comúnmente?

La selección del material depende del medio operativo, la temperatura y la presión. Los materiales comunes incluyen:

• Acero al carbono (WCB, A105)
• Acero inoxidable (CF8, CF8M)
• Acero aleado para servicio a alta temperatura.

Las válvulas de bola montadas en muñón generalmente se diseñan y prueban de acuerdo con estándares reconocidos como API 6D, API 608, ISO 14313 y ASME B16.34. Estos estándares garantizan seguridad, intercambiabilidad y confiabilidad a largo plazo.

Para obtener orientación adicional sobre los estándares de válvulas, consulte esta descripción general de estándares de válvulas industriales.

¿Cómo seleccionar la válvula de bola montada en muñón adecuada?

Seleccionar la válvula correcta requiere una evaluación sistemática de las condiciones operativas y los requisitos del sistema.

1. Definir rango de presión y temperatura.
2. Identificar las características de los medios.
3. Confirmar tamaño y tipo de conexión
4. Consultar certificaciones y estándares requeridos
5. Evaluar las necesidades de automatización y actuación.

Trabajar con un fabricante experimentado como Zhejiang Liangyi Valve Co., Ltd. ayuda a garantizar una selección, personalización y soporte posventa adecuados.

Preguntas frecuentes

¿Cuál es la principal ventaja de una válvula de bola montada sobre muñón?

La principal ventaja es un par de operación reducido y una mayor estabilidad del sellado, especialmente en sistemas de tuberías de alta presión y de gran diámetro.

¿Cómo logra el sellado una válvula de bola montada sobre muñón?

El sellado se logra a través de asientos asistidos por presión o cargados por resorte que se mueven hacia una bola fija, asegurando un cierre hermético bajo diferentes presiones.

¿Por qué se prefieren las válvulas de bola montadas sobre muñón en oleoductos y gasoductos?

Ofrecen alta confiabilidad, capacidad de doble bloqueo y purga y rendimiento estable en largas distancias de transmisión.

¿Qué normas se aplican a las válvulas de bola montadas en muñón?

Los estándares comunes incluyen API 6D, ISO 14313, API 608 y ASME B16.34, según los requisitos de la aplicación.

¿Cuánto dura la vida útil de una válvula de bola montada sobre muñón?

Con una selección de materiales y un mantenimiento adecuados, estas válvulas pueden funcionar de forma fiable durante décadas en entornos industriales exigentes.
