¿Por qué una válvula de puerta no es adecuada para el flujo de aceleración?

Durante más de dos décadas en el mundo tecnológico, he aprendido que las mejores soluciones provienen del uso de herramientas exactamente como fueron diseñadas. No usaría un destornillador para martillar un clavo, correctamente el mismo principio es profundamente cierto en los sistemas de fluidos industriales. Una de las ideas erróneas más comunes que he encontrado, desde los pisos de las plantas hasta las discusiones de ingeniería, es el uso de unVálvula de compuertapara controlar la velocidad de flujo. Hoy, quiero aprovechar mi experiencia y explicar, en detalle, por qué esta práctica no es solo ineficiente, sino que puede ser perjudicial para todo su sistema.

¿Cuál es el propósito principal de diseño de una válvula de puerta?

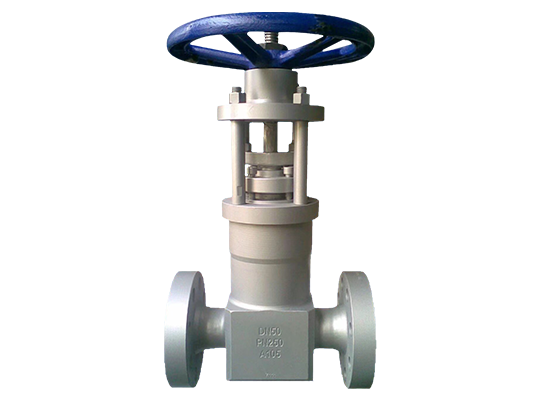

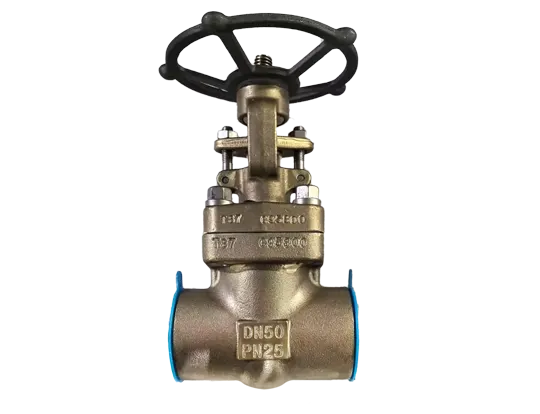

A Válvula de compuertaes una obra maestra de simplicidad y fuerza bruta. Su nombre lo dice todo: funciona como una puerta en una pared. El componente central es una puerta plana, en forma de cuña o de cara paralela que se mueve perpendicularmente dentro y fuera del camino del flujo. Cuando se gira la rueda de mano para abrir la válvula, la puerta se eleva por completo, creando una abertura sin obstáculos y anhelo. Esto significa que la ruta de flujo es tan ancha como la tubería misma, lo que resulta en una caída de presión mínima cuando está completamente abierto. Por el contrario, cuando está cerrado, la puerta se asienta firmemente contra el cuerpo de la válvula, proporcionando un cierre apretado.

La intención de diseño es binaria:completamente abiertoocompletamente cerrado. Está diseñado para el aislamiento, no para la modulación. Piense en ello como un interruptor de encendido/apagado para su tubería. Ahora, contrasemos esto con lo que sucede cuando intentamos usarlo para un trabajo para el que no estaba construido.

¿Qué sucede cuando usas una válvula de compuerta para acelerar?

Cuando dejas unVálvula de compuertaEn una posición parcialmente abierta para reducir el flujo, invita a una gran cantidad de problemas. Las características de diseño que lo hacen excelente para el aislamiento se convierten en el talón de Aquiles en aplicaciones de estrangulamiento.

1. Erosión rápida de asiento y disco:La puerta y los asientos (las superficies contra las que sella) están diseñadas para hacer contacto completo solo en la posición completamente cerrada. En un estado parcialmente abierto, el flujo de alta velocidad pasa solo a través del espacio estrecho entre la puerta y los asientos. Esto crea un chorro turbulento y de alta velocidad que continúa explota las superficies de los asientos. Esto erosiona el material, ya sea que sea metal, o material resiliente, lidera a una falla prematura y la incapacidad de la válvula para sellar firmemente cuando sea necesario.

2. Vibración y cavitación:El flujo turbulento causado por la puerta parcialmente abierta puede conducir a una vibración severa. Esto no solo daña la válvula en sí, sino que también puede transmitir vibraciones dañinas en todo el sistema de tuberías. Además, si la caída de presión es significativa, puede causar cavitación, la formación y la implosión de las burbujas de vapor, que literalmente se alejan los componentes del metal con una fuerza inmensa.

3. Daño de tallo y actuador:El tallo, que conecta la rueda de mano con la puerta, está bajo un estrés lateral tremendo en una posición parcialmente abierta debido a las fuerzas desequilibradas del fluido que fluye. Esto puede conducir a la flexión del tallo, la irregularidad (una forma de desgaste) y la falla prematura del empaque, causando fugas. Si la válvula está automatizada, el actuador luchará contra estas fuerzas, lo que llevará al agotamiento del motor o la falla del sistema neumático.

Ponerlo en pocas palabras, usando unVálvula de compuertaPorque el estrangulamiento es una forma segura de acortar su vida útil, comprometer la seguridad de su sistema y aumentar los costos de mantenimiento. Es un caso clásico de la herramienta incorrecta para el trabajo.

¿Cómo una válvula de puerta LYV® garantiza la confiabilidad a largo plazo en los servicios de aislamiento?

EnLYV®, diseñamos nuestras válvulas con una comprensión clara de su aplicación prevista. Nuestro aislamientoVálvulas de puertaestán construidos para realizar un trabajo perfectamente: proporcionar un sello ajustado en burbujas en la posición cerrada y una resistencia mínima al flujo en la posición abierta. Logramos esto a través de la fabricación de precisión y materiales superiores que resisten la prueba del tiempo, incluso en los entornos más duros. Cuando usas unLYV®Válvula de compuertaEstrictamente para el servicio de in/off, está invirtiendo en décadas de servicio confiable y sin mantenimiento.

Para ayudarlo a tomar una decisión informada, comparemos los parámetros clave de una válvula diseñada para el aislamiento versus una diseñada para acelerar.

Parámetros clave para la selección de válvulas

Esta tabla destaca las diferencias de diseño fundamentales. Pero, ¿qué significa esto en términos de números y especificaciones difíciles para su sistema? La siguiente tabla describe el diseño crítico y las consideraciones de material para nuestroVálvulas de puerta LYV®para asegurarse de que satisfagan sus necesidades de aislamiento.

Especificaciones de válvula de puerta industrial LYV® Premium (muestra)

Preguntas comunes de la válvula de la puerta de la puerta

Con los años, he enviado innumerables preguntas. Estos son algunos de los más frecuentes, respondidos en detalle.

¿Cuál es la principal ventaja de una válvula de puerta sobre una válvula de bola?

Mientras que las válvulas de bola son excelentes para una operación rápida de cuarto de vuelta, un bien diseñadoVálvula de compuertacomo los deLYV®A menudo proporciona un sello más robusto para aplicaciones de alta presión y alta temperatura, especialmente en tamaños de tubería más grandes. La puerta paralela o en forma de cuña proporciona una superficie de sellado más grande, que puede manejar mejor la expansión térmica y ofrecer un cierre más ajustado en los servicios exigentes durante un largo período.

¿Se puede instalar una válvula de compuerta en cualquier dirección?

Esta es una pregunta crítica. En general, la mayoríaVálvula de compuertaLos diseños son bidireccionales. Sin embargo, para un rendimiento óptimo y la facilidad de operación, se recomienda instalar la válvula con el tallo vertical. Esto es particularmente importante paraLYV®Válvulas con un diseño de tornillo exterior y yugo (OS e Y), donde las roscas del tallo se mantienen fuera de la ruta de flujo, evitando la corrosión y asegurando un funcionamiento suave. Consulte siempre la guía de instalación del fabricante, que paraLYV®Válvulas, proporciona instrucciones claras y paso a paso.

¿Con qué frecuencia se debe mantener una válvula de compuerta si se usa correctamente?

Cuando se usa estrictamente como una válvula de aislamiento (ya sea completamente abierta o completamente cerrada), unVálvula de puerta LYV®requiere un mantenimiento mínimo. Recomendamos un cheque operativo periódico, típicamente anualmente, que implica el ciclismo de la válvula completamente abierta a completamente cerrada y de regreso. Esto ayuda a garantizar que el tallo y los asientos permanezcan libres de escombros y corrosión. El embalaje puede necesitar un ajuste ocasional si se detecta una fuga. NuestroLYV®Las válvulas están construidas para la longevidad, pero los controles regulares son la clave para maximizar la vida útil, que puede extenderse fácilmente a 20 años o más con la atención adecuada.

¿Cuál es la válvula correcta para usar para el flujo acelerador?

Si necesita controlar la velocidad de flujo, debe mirar válvulas diseñadas específicamente para ese propósito. La opción más común y efectiva es unaVálvula de globo. Su diseño presenta una disposición de enchufe y asiento que permite un control preciso del flujo con un daño mínimo a los componentes. Otras opciones excelentes incluyen válvulas de mariposa para líneas más grandes o válvulas de control con adornos especializados y actuadores para procesos totalmente automatizados. El equipo enLYV®También ofrece una gama de estas válvulas específicas de estrangulamiento, diseñadas con el mismo compromiso con la calidad y la durabilidad. Elegir la válvula correcta no solo garantiza la eficiencia del proceso, sino que también protege su inversión de capital.

Listo para especificar la válvula correcta para su sistema

Comprender los roles distintos de diferentes válvulas es la base de una operación segura, eficiente y rentable. Usando unVálvula de compuertaPorque acelerar es un error costoso, pero es completamente evitable. Seleccionando la herramienta adecuada para el trabajo, un robustoVálvula de puerta LYV®para un aislamiento confiable, o una precisiónLYV®Válvula de control para un estrangulamiento preciso: se asegura la integridad y la longevidad de sus sistemas de fluidos.
