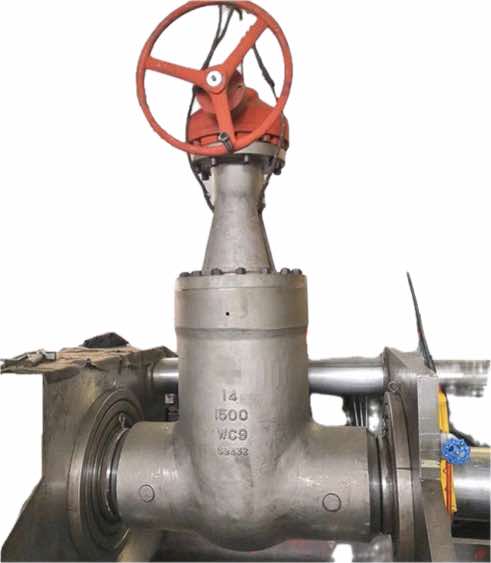

Válvula de compuerta resistente a alta presión

LYV® es un proveedor líder de válvulas de compuerta resistentes a alta presión de calidad en China. Esta válvula de compuerta es un guardián de seguridad de tuberías especialmente diseñado para condiciones de trabajo de presión extrema. Como válvula de compuerta industrial de alta presión típica, adopta una estructura de cuerpo de válvula reforzada y múltiples tecnologías de sellado para garantizar un cierre absolutamente confiable a niveles de presión que van desde 900 lb a 2500 lb e incluso más. Ya sea una válvula de compuerta de alta presión con brida o una válvula de compuerta soldada sellada para alta presión, el núcleo de su diseño radica en proporcionar una solución de sellado de alta presión sin fugas y de larga duración, que es la piedra angular de tuberías clave en los campos energético, químico y otros.

Enviar Consulta

Introducción del producto

La válvula de compuerta resistente a alta presión LYV® está especialmente diseñada para superar la dureza de la presión industrial. Ofrecemos dos formas de conexión principales: válvula de compuerta de alta presión con brida y válvula de compuerta soldada sellada para alta presión, para cumplir con diferentes requisitos de instalación y sellado permanente. Su cuerpo de válvula está hecho de acero forjado de alta calidad y ha sido sometido a un procesamiento y tratamiento térmico precisos para garantizar la integridad estructural bajo alta presión continua. Sus especificaciones de válvula de compuerta de alta presión 900LB-2500LB pueden cubrir completamente diversas condiciones de trabajo complejas, desde presión media hasta presión ultraalta. A través de la placa de compuerta rígida y el diseño de sellado autoajustable, la válvula de compuerta de alta presión de alto rendimiento construye una barrera sólida y confiable frente a la alta presión.

Presupuesto

Rango de tamaño:

NPS 2”-24”; DN50-DN600

Presión nominal:

900LB-2500LB; PN150-PN420

Rango de temperatura:

-46 ℃ ~ 600 ℃ (depende del diseño y material)

Conexiones finales:

Brida, soldada

Materiales del cuerpo:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Materiales del disco de compuerta: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Asiento:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Estándar de diseño y fabricación:

API600/API6D

Estándar Presencial:

ASME B16.10

Estándar de conexión final:

ASME B16.5/ASME B16.25

Estándar de prueba e inspección:

API 598

Características

■ Cuerpo de válvula con cojinete de presión ultraalta.

■ Sellado multirrefuerzo.

■ Antierosión y anticavitación.

■ Vástago de válvula anti-expulsión rígido.

■ Apertura y cierre rápidos.

¿Cuáles son los escenarios de aplicación típicos de la válvula de compuerta resistente a alta presión?

●Industria del petróleo y el gas: equipos de boca de pozo para yacimientos de petróleo y gas, tuberías de recolección y transporte de alta presión, equipos de fracturación y estaciones de compresión de gas natural y otros escenarios de presión ultraalta.

●Ingeniería química e ingeniería química del carbón: Entrada y salida de reactores de síntesis de alta presión (como síntesis de amoníaco, síntesis de metanol), tuberías de transporte de material de alta presión y plantas de urea.

●Sistema de central eléctrica: sistema de agua de alimentación de caldera, tubería principal de vapor, derivación de alta temperatura y alta presión y sistema auxiliar de central eléctrica.

●Equipos experimentales y de prueba de alta presión: diversos circuitos de prueba de procesos, bancos de pruebas y sistemas de control de fluidos que deben soportar presiones extremas.

¿Cuál es el principio de funcionamiento de la válvula de compuerta resistente a alta presión en entornos de alta presión?

En condiciones de alta presión, la compuerta de una válvula de compuerta resistente a alta presión actúa como una cuña resistente, impulsada por el vástago de la válvula para insertarse verticalmente entre los dos asientos de la válvula, logrando un cierre mecánico rígido. Cuando la presión del sistema aumenta, la presión media actuará sobre el asiento de la válvula desde la parte posterior de la placa de compuerta. Esta fuerza se convertirá en una fuerza de sujeción adicional que empuja el asiento de la válvula hacia la superficie de sellado de la placa de compuerta, formando un efecto de "sellado asistido por presión". Para las válvulas de compuerta soldadas selladas de alta presión con conexiones soldadas, están integradas con la tubería, eliminando por completo los posibles puntos de fuga en la conexión de brida, minimizando el límite que soporta presión y logrando en principio el más alto nivel de integridad de sellado. Son la solución definitiva para tuberías de presión ultraalta y media de alto riesgo.
